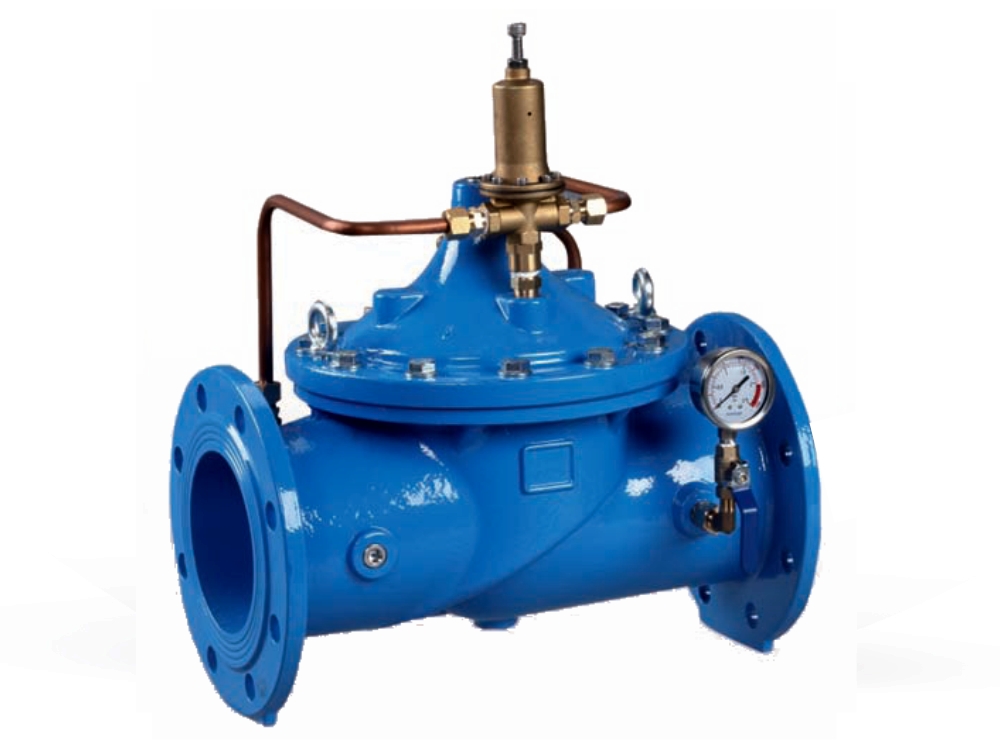

泄壓/持壓閥
- 【產品型號:】 500X
- 【產品關鍵字】 500X泄壓/持壓閥
- 功能：控制管道系統壓力，消除管道多余壓力，使系統的壓力保持在預*設定的壓力點上，確保管路系統安*運行。
- 應用區域：建筑、水處理等。
- 1. 啟閉無摩擦；
- 2. 上裝式結構；
- 3. 密封性能可靠；
- 4. 操作方便；
- 5. 適用范圍廣。
工作原理
作泄壓閥：當泄壓 / 持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥、泄壓 / 持壓導閥、球閥流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓 / 持壓導閥設定的安*值時，泄壓導閥會自動開啟，通過球閥放出部分水，使管路泄壓。當壓力恢復到安*值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
作持壓閥：當泄壓 / 持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥常閉或用絲堵?lián)Q下。
產品特點
水力控制，無需外部驅動力；
主閥只有*個運動部件，故障率低；
隔膜式結構，無摩擦，控制靈敏度*；
閥門泄放壓力可調；
*旦管路系統壓力小于泄放壓力，可迅速關閉，并實現零泄漏。；
產品標準
制造標準：CJ/T219, JB/T10674
連接標準：GB/T17241.6
面間距標準：GB/T12221
檢驗測試標準：GB/T13927
技術參數
通徑壓力：DN50~DN600(2"~24") PN10
DN50~DN600(2"~24") PN16
DN50~DN200(2"~8") PN25
適用出口壓力范圍：0.1MPa~0.8MPa
0.8MPa~1.3MPa
1.3MPa~2.0MPa
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
